M2L

Oplossingen

Geïntegreerd energie-distributiesysteem

Vaultra speelt een belangrijke rol in de energieketen, het distributienetwerk tussen opwekking en verbruik van elektrische energie. Binnen dit gehele traject staan de Vaultra oplossingen garant voor een veilige en continue energievoorziening op het gebied van energieverdeling voor middenspanning, transformator en laagspanning.

Met de M2L-energieverdeler worden deze producten geïntegreerd tot een geprefabriceerde totaaloplossing waarin de middenspanningsaansluiting, transformator en de laagspanningsverdeling zijn samengebracht. Een turnkeyoplossing met aanzienlijke investerings- en gebruiksvoordelen voor de installateur en eindklant.

M2L Smart Assembly_Camera_3D_FrontClosed

M2L Smart Assembly_Camera_3D_LeftFrontTop

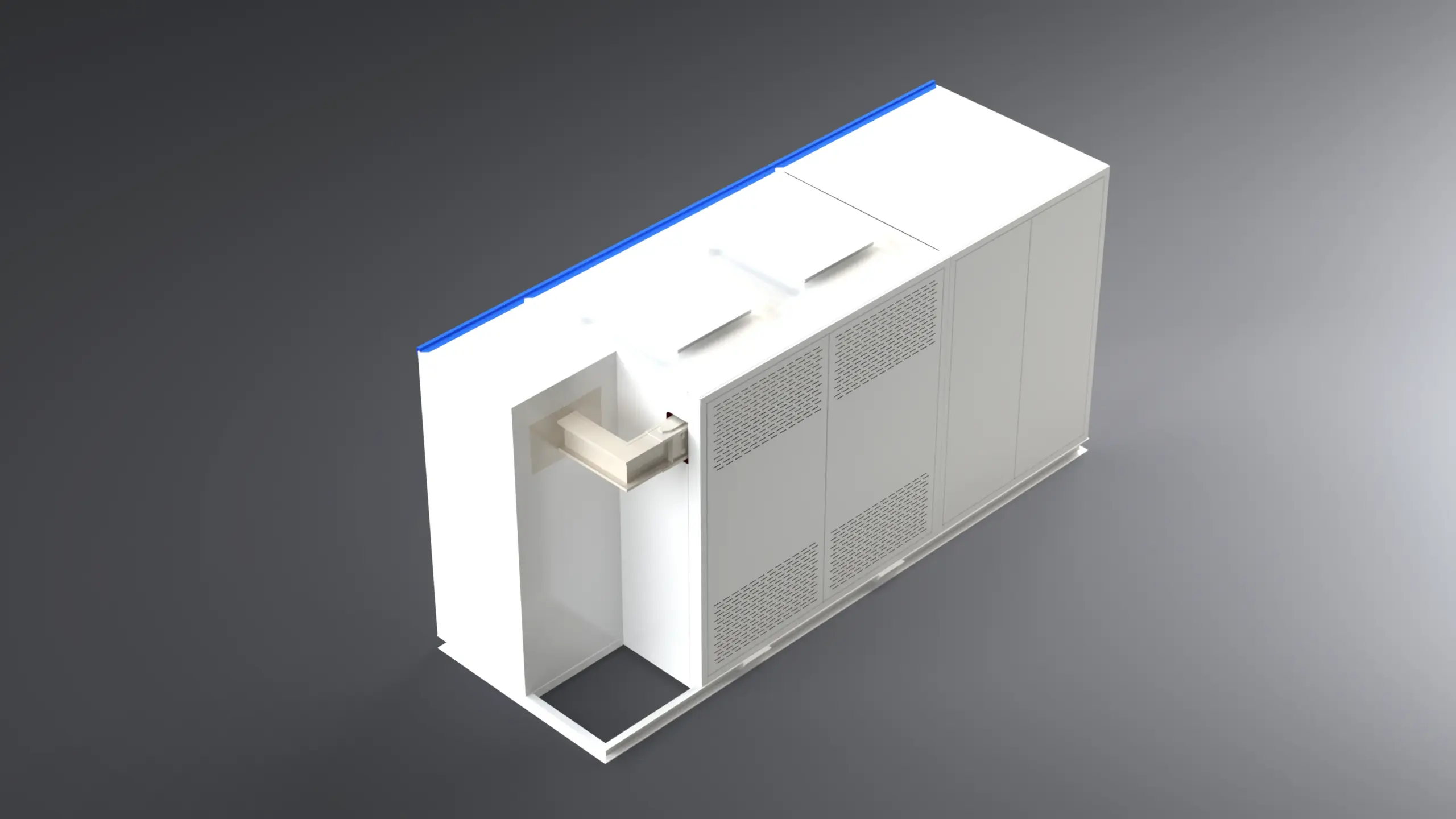

M2L Smart Assembly_Camera_3D_RightBackTop

M2L

Wat is een Vaultra M2L-energieverdeler?

Een gecombineerde energieverdeler met een middenspanningsschakelinstallatie, een transformator en een laagspanningsverdeler in één behuizing kort genaamd M2L (Medium to Low Voltage).

Het geheel is onder gecontroleerde omstandigheden geprefabriceerd en getest en kan in zeer korte tijd op de bouwlocatie geïnstalleerd en aangesloten worden.

Een Vaultra M2L-verdeler bestaat uit de volgende producten:

Middenspanningsschakelsysteem (type Xiria)
Middenspanningstransformator (type UE gietharsgeïsoleerd)
Laagspanningsverdeelinstallatie (X- Energy Elite, X-Energy Main)

M2L

Voordelen M2L-verdeler

Minimalisering van dure laagspanningskabels

Door toepassing van de M2L-verdeler kan de transformator veel dichter bij de plaats gebracht worden waar het vermogen nodig is (het belastingszwaartepunt). Lange en relatief dure laagspannings-kabels of railsystemen kunnen hiermee worden vermeden. Bij toepassing van de M2L-verdeler kan worden volstaan met een in verhouding langere middenspanningskabel.

Beperking van de montagekosten

De geïntegreerde oplossing bespaart aanzienlijk op de montagekosten. In plaats van het monteren van een zwaar pakket laagspanningskabels of railkokersystemen hoeft alleen een enkele middenspannings-kabel aangesloten te worden op de M2L-verdeler. De koppeling met de transformator is al geprefabriceerd en getest.

Beperking van de energieverliezen in de kabels

De energieverliezen in de langere middenspanningskabels zijn slechts een fractie van de verliezen in laagspannings-kabels of railkokersystemen. Door toepassing van de M2L-verdeler worden de exploitatieverliezen van de elektrische installatie aanzienlijk lager. Immers, grote hoeveelheden energie transporteren op laagspanningsniveau gaat gepaard met aanzienlijke verliezen. Op middenspannings-niveau beperkt. Dit past in het maatschappelijk verantwoord ondernemen en levert jaarlijks een terugkerende besparing op de energierekening voor de eindklant.

Besparing op de bouwkundige kosten voor de technische ruimte

De M2L-verdeler kan probleem-loos in een algemene technische ruimte geplaatst worden. Bouwkundige middenspanningsruimtes en/of transformatorruimtes kunnen hierdoor vervallen. De M2L-verdeler kan eenvoudig in een fabriek, kelder of op een bordes worden geplaatst. Dit geeft een aanzienlijke besparing op bouwkundige kosten. Een M2L-verdeler kan door gebruik van droge transformatoren zonder aan-vullende maatregelen binnen geplaatst worden. Er gelden geen aan-vullende brandweer-of verzekeringseisen.

Ultrakorte montagetijd

Een M2L-verdeler is volledig geprefabriceerd in een ISO 9001/14001/45001/ 50001/22301 gecertificeerde productieomgeving. Het opstellen en testen op locatie vergt slechts een montagetijd van gemiddeld twee werkdagen.

Af-fabriek getest

De M2L-verdeler is een bewezen concept, de combinatie van midden-spanningsaansluiting, een transformator en een laagspanningsverdeler wordt volledig gegarandeerd en gecertificeerd door Vaultra.

Optioneel

Intelligente bemetering

Uiteraard kan de M2L-energieverdeler worden uitgerust met intelligente energiemeting. Spanning- en stroominformatie wordt door het systeem via Modbus RTU of andere protocollen gecommuniceerd met een energiemanagementsysteem.
